ईवीआई एयर कूल्ड हीट पंप
  • ईवीआई एयर कूल्ड हीट पंपईवीआई एयर कूल्ड हीट पंप

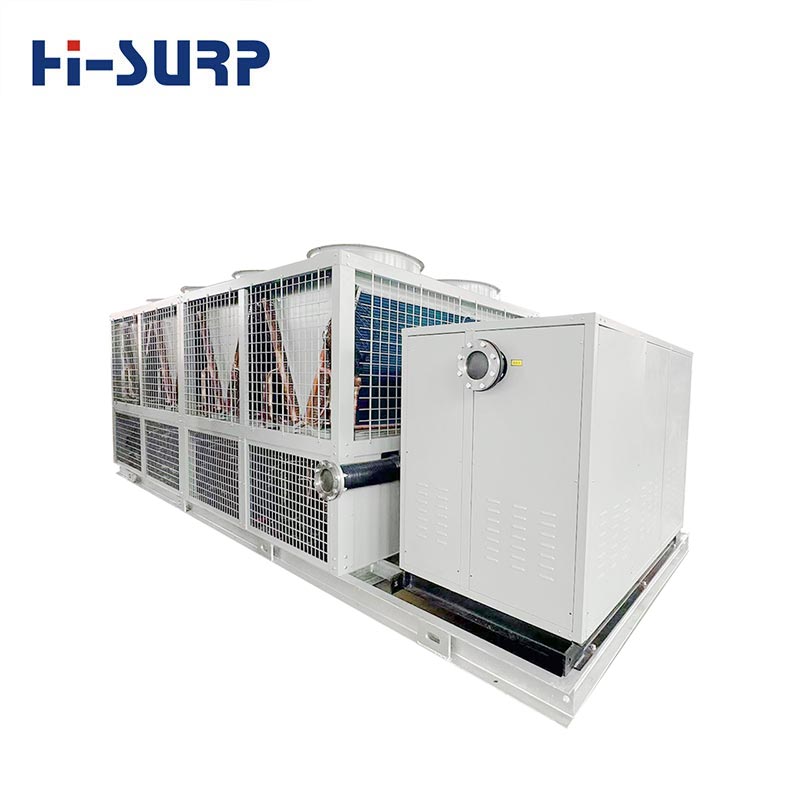

ईवीआई एयर कूल्ड हीट पंप

हिसुर्प ईवीआई एयर कूल्ड हीट पंप उच्च गुणवत्ता वाली एक उच्च प्रदर्शन इकाई है, जो पारंपरिक एयर-कूल्ड चिलर/हीट पंपों पर आधारित उन्नत वाष्प इंजेक्शन (ईवीआई) तकनीक को अपनाती है। यह कम तापमान वाले वातावरण (जैसे उत्तरी क्षेत्र, ठंडी जलवायु, या प्रक्रिया हीटिंग परिदृश्य) में उच्च ताप क्षमता आवश्यकताओं वाली परियोजनाओं के लिए विशेष रूप से उपयुक्त है।

ईवीआई क्या है?

ईवीआई एयर कूल्ड हीट पंप के लिए ईवीआई (उन्नत वाष्प इंजेक्शन) एक ऐसी तकनीक है जो कंप्रेसर को बेहतर बनाती है मध्यवर्ती गैस इंजेक्शन (इलेक्ट्रो-इंजेक्शन) के माध्यम से प्रदर्शन। इसका मूल सिद्धांत है:

  • कंप्रेसर संपीड़न प्रक्रिया के दौरान, रेफ्रिजरेंट वाष्प का एक हिस्सा, एक मध्यवर्ती द्वारा संसाधित होता है हीट एक्सचेंजर, पेश किया गया है;
  • इससे कंप्रेसर की डिस्चार्ज द्रव्यमान प्रवाह दर और एन्थैल्पी बढ़ जाती है;
  • जिससे कम तापमान वाली हीटिंग क्षमता और सिस्टम दक्षता में उल्लेखनीय सुधार हुआ।

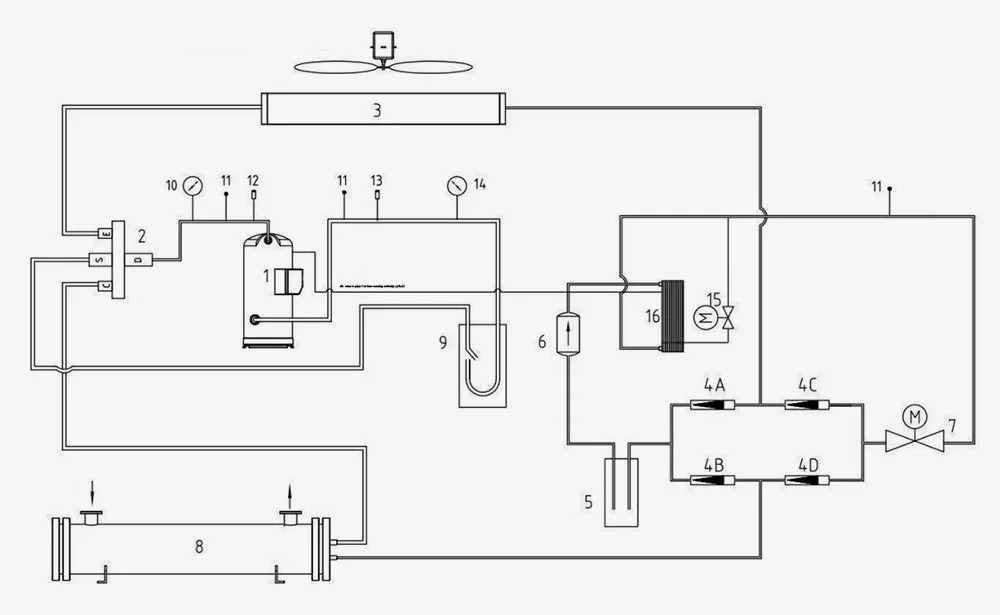

ईवीआई एयर कूल्ड हीट पंप कैसे काम करता है

  • 1. स्क्रॉल कंप्रेसर
  • 2. चार-तरफ़ा वाल्व
  • 3. एयर-साइड हीट एक्सचेंजर
  • 4. वाल्व की जाँच करें
  • 5. उच्च दबाव तरल भंडार
  • 6. सूखा फिल्टर
  • 7. इलेक्ट्रॉनिक विस्तार वाल्व
  • 8. शेल और ट्यूब हीट एक्सचेंजर
  • 9. गैस-तरल विभाजक
  • 10. उच्च दबाव मीटर (छोड़ा गया)
  • 11. प्रक्रिया सुई वाल्व
  • 12. उच्च दबाव स्विच
  • 13. कम दबाव वाला स्विच
  • 14. निम्न दबाव मीटर (छोड़ा गया)
  • 15. एन्थैल्पी- बढ़ते इलेक्ट्रॉनिक विस्तार वाल्व
  • 16. गैस बढ़ाने वाली एन्थैल्पी बढ़ाने वाला अर्थशास्त्री


नोट: डबल लाइन प्रशीतन चक्र है, सिंगल लाइन जेट एन्थैल्पी वृद्धि चक्र है

How does EVI Air Cooled Heat Pump work

टिकाऊ ईवीआई एयर कूल्ड हीट पंप के हीटिंग ऑपरेशन के दौरान, रेफ्रिजरेंट परिसंचरण मार्ग है: कंप्रेसर 1 → चार-तरफा वाल्व 2 → शेल और ट्यूब हीट एक्सचेंजर 9 → चेक वाल्व 4बी → उच्च दबाव तरल जलाशय 5 → सूखा फिल्टर 6 → इलेक्ट्रॉनिक विस्तार वाल्व 7 → चेक वाल्व 4सी → एयर साइड हीट एक्सचेंजर 3 → चार-तरफा वाल्व 2 → गैस-तरल विभाजक 9 → कंप्रेसर 1

जेट एन्थैल्पी वृद्धि सर्किट है: प्लेट हीट एक्सचेंजर आउटलेट → एन्थैल्पी वृद्धि इलेक्ट्रॉनिक विस्तार वाल्व → प्लेट हीट एक्सचेंजर → शॉक अवशोषक → कंप्रेसर

यह आरेख एक एकल प्रणाली है, और दूसरी प्रणाली इस प्रणाली के अनुरूप है।

विशेषताएँ

Strong Heating Capacity at Low Temperatures

कम तापमान पर मजबूत ताप क्षमता

साधारण एयर कूल्ड हीट पंप -5℃ से नीचे एक महत्वपूर्ण प्रदर्शन गिरावट का अनुभव करते हैं।
उन्नत ईवीआई एयर कूल्ड हीट पंप -20℃ या उससे भी कम परिवेश के तापमान पर स्थिर रूप से काम कर सकते हैं।

Significantly Improved Heating Capacity

उल्लेखनीय रूप से बेहतर ताप क्षमता

कम तापमान की स्थिति में ताप क्षमता 20% ~ 40% बढ़ जाती है।

Higher Energy Efficiency

उच्च ऊर्जा दक्षता

बेहतर सीओपी और परिचालन ऊर्जा खपत कम हुई।

Safer Compressor Operation

सुरक्षित कंप्रेसर संचालन

निकास तापमान को प्रभावी ढंग से कम किया गया, जिससे ओवरहीटिंग का खतरा कम हो गया।

स्थापना से पहले तैयारी

1. स्थापना स्थल पर ले जाए जाने पर, ईवीआई एयर कूल्ड हीट पंप को सभी वस्तुओं की पैकिंग सूची के अनुसार सावधानीपूर्वक जांचा जाएगा। यदि कोई क्षति हो या कोई पुर्जा गायब हो, तो इसकी सूचना तुरंत हिसर्प फैक्ट्री को दी जाएगी।
2. उपयोगकर्ता को एक गैर-विकृत कठोर नींव या कंक्रीट आधार प्रदान करना होगा। नींव समतल होनी चाहिए और ईवीआई एयर कूल्ड हीट पंप का वजन सहन करने में सक्षम होनी चाहिए: पूरी इकाई के लिए, इसे ड्राइंग के अनुसार सीधे लोड-बेयरिंग बीम पर रखा जा सकता है (संलग्न I देखें)।
3. ईवीआई एयर कूल्ड हीट पंप को अच्छी तरह हवादार जगह पर रखा जा सकता है, जैसे छत, बालकनी या एयर कंडीशनिंग स्थानों के पास किसी भी सुविधाजनक स्थापना अवसर पर। इकाई के चारों ओर पर्याप्त वेंटिलेशन स्थान होना चाहिए, और इकाई के आगे और पीछे, बाएँ और दाएँ चारों ओर 1.5 मीटर से कम जगह नहीं होनी चाहिए। वायु आउटलेट के 5 मीटर के भीतर हवा के प्रवाह को प्रभावित करने वाली कोई रुकावट नहीं होनी चाहिए। प्रत्येक इकाई के आपसी हस्तक्षेप को रोकने और इकाई के सामान्य प्रदर्शन को प्रभावित करने के लिए इकाई और इकाई की वायु प्रवेश सतह के बीच की दूरी 3 मीटर से कम नहीं होनी चाहिए (संलग्न II देखें)।
4. ईवीआई एयर कूल्ड हीट पंप और यूनिट के कनेक्टिंग पाइप स्थानीय एचवीएसी मानकों के अनुसार तैयार किए जाने चाहिए।

परियोजना मामले

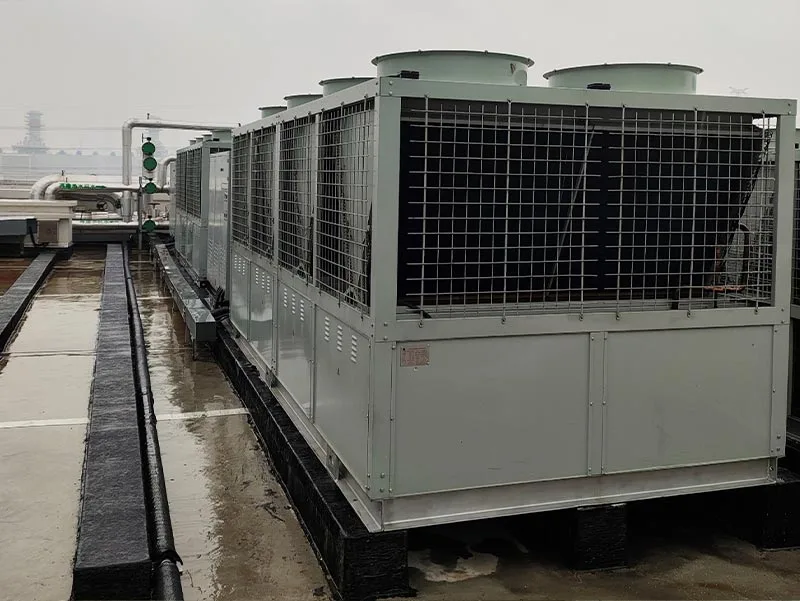

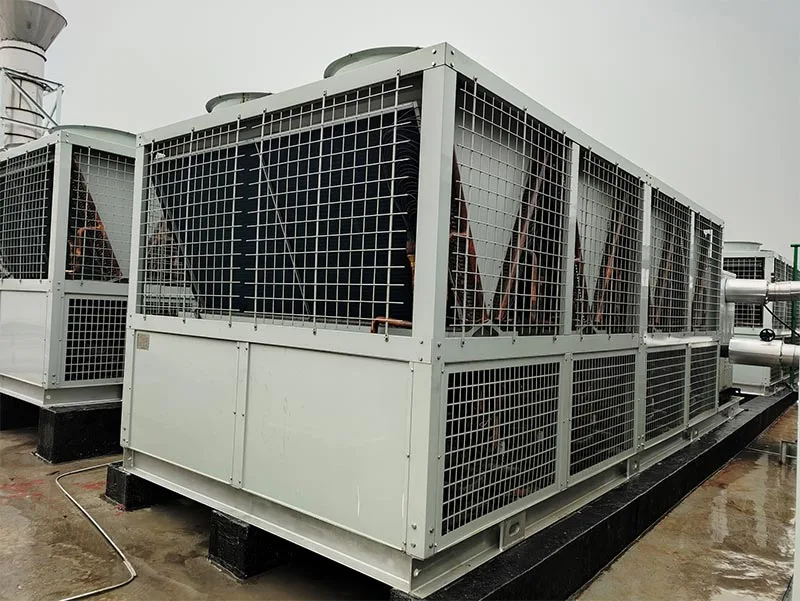

ईवीआई एयर कूल्ड हीट पंप छत पर स्थापित किए गए हैं।

Project CasesProject Cases
: ईवीआई एयर कूल्ड हीट पंप
