चुंबकीय प्रतिरोधी एयर कंडीशनर

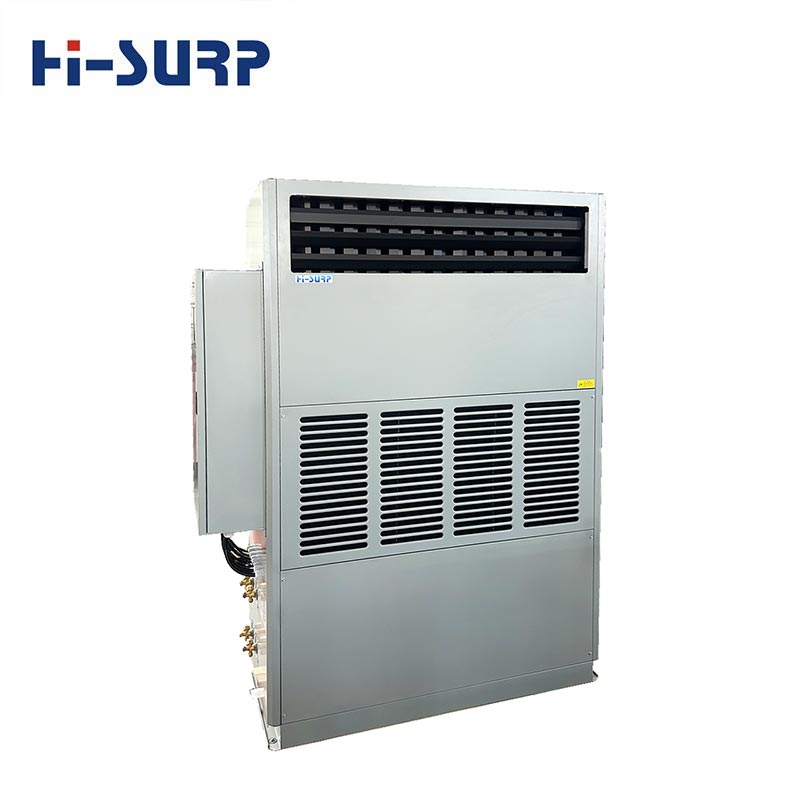

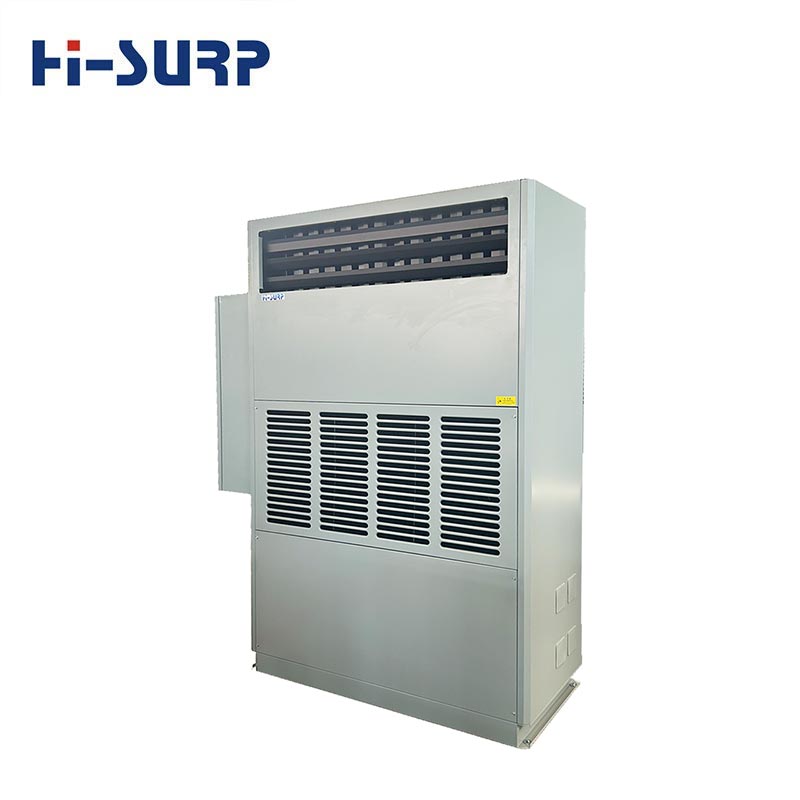

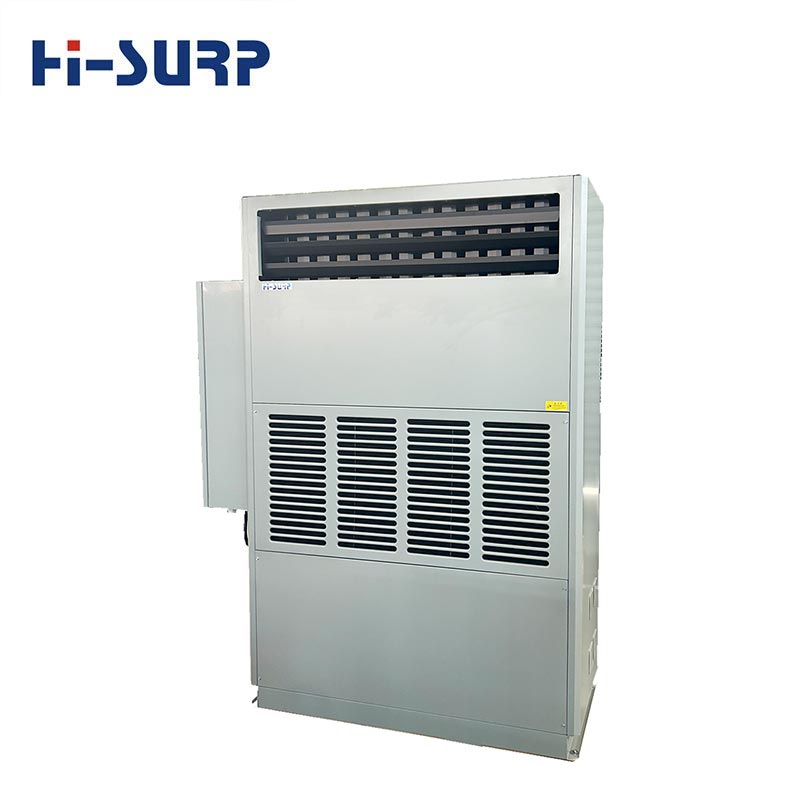

हिसर्प मैग्नेटिक-रेसिस्टेंट एयर कंडीशनर एक औद्योगिक एयर कंडीशनर है जिसे विशेष रूप से मजबूत चुंबकीय क्षेत्र वातावरण के लिए डिज़ाइन किया गया है। एक बहु-परत परिरक्षण प्रणाली के माध्यम से, यह ≥2000GS के चुंबकीय क्षेत्र वातावरण में इकाई के स्थिर और टिकाऊ संचालन को सुनिश्चित करता है।

आवेदन

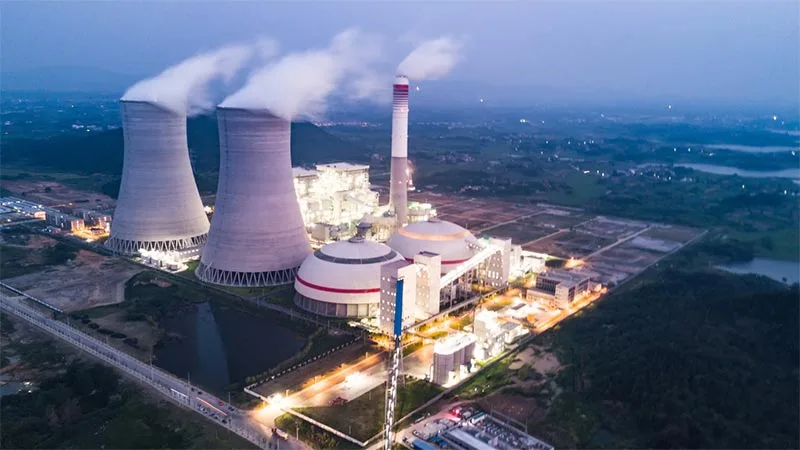

चुंबकीय प्रतिरोधी एयर कंडीशनर परमाणु ऊर्जा संयंत्रों, उच्च चुंबकीय क्षेत्र प्रयोगशालाओं, डेटा केंद्रों के लिए उपयुक्त है। और कड़े विद्युतचुंबकीय पर्यावरण आवश्यकताओं वाले अन्य स्थान।

उद्देश्य

चुंबकीय-प्रतिरोधी एयर कंडीशनर प्रभावी ढंग से विद्युत चुम्बकीय हस्तक्षेप को दबाता है, स्थिर संचालन सुनिश्चित करता है नियंत्रण प्रणाली, उपकरण जीवन का विस्तार करती है, और औद्योगिक उत्पादन सुरक्षा की रक्षा करती है।

परिरक्षण सिद्धांत

सामग्री परिरक्षण

चुंबकीय क्षेत्रों को अवशोषित और निर्देशित करने, चुंबकीय को कम करने के लिए लोहे और निकल जैसी उच्च पारगम्यता वाली सामग्रियों का उपयोग करना क्षेत्र प्रवेश (कम आवृत्ति विद्युत चुम्बकीय क्षेत्रों के लिए)।

चुंबकीय क्षेत्र पर त्वचा प्रभाव डालने के लिए तांबे और एल्यूमीनियम जैसी उच्च चालकता वाली सामग्रियों का उपयोग करना (के लिए)। उच्च आवृत्ति विद्युत चुम्बकीय क्षेत्र)।

संरचनात्मक परिरक्षण

आंतरिक सुनिश्चित करते हुए, परिरक्षण परत की मोटाई और अंतराल के उचित डिजाइन के माध्यम से परिरक्षण प्रभावशीलता में सुधार करना उपकरण के घटक चुंबकीय क्षेत्र के हस्तक्षेप से प्रभावित नहीं होते हैं।

ग्राउंडिंग शील्डिंग

परिरक्षण निकाय को ग्राउंडिंग करना, पृथ्वी को चुंबकीय क्षेत्र लूप के रूप में उपयोग करना, चुंबकीय क्षेत्र के प्रभाव को कम करता है आंतरिक उपकरण.

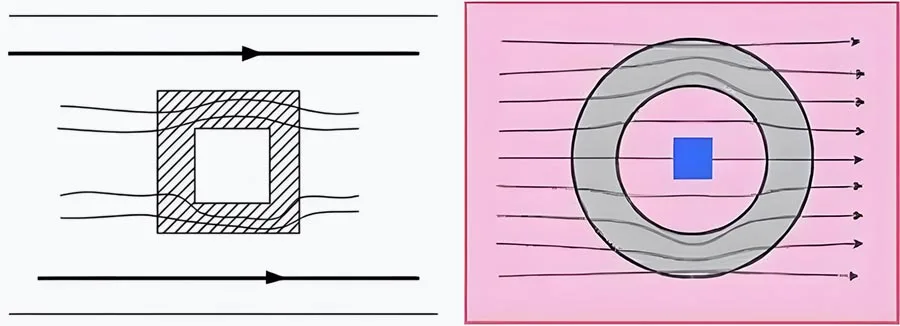

चुंबकीय क्षेत्र बाईपास का आरेख (निम्न-आवृत्ति विद्युतचुंबकीय क्षेत्र)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

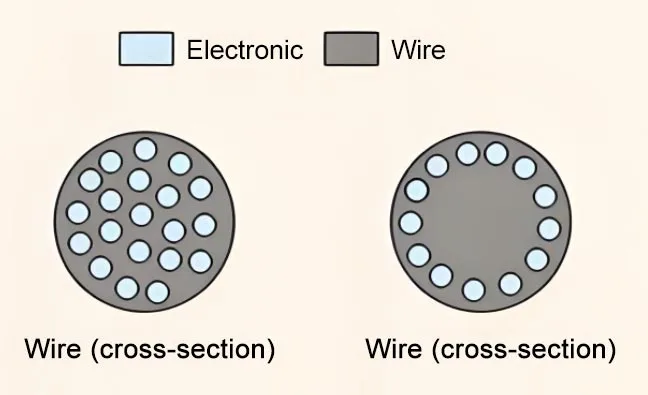

चुंबकीय क्षेत्र त्वचा प्रभाव का आरेख (उच्च आवृत्ति विद्युत चुम्बकीय क्षेत्र)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

विद्युत नियंत्रण प्रणाली के लिए परिरक्षण कार्यान्वयन योजना

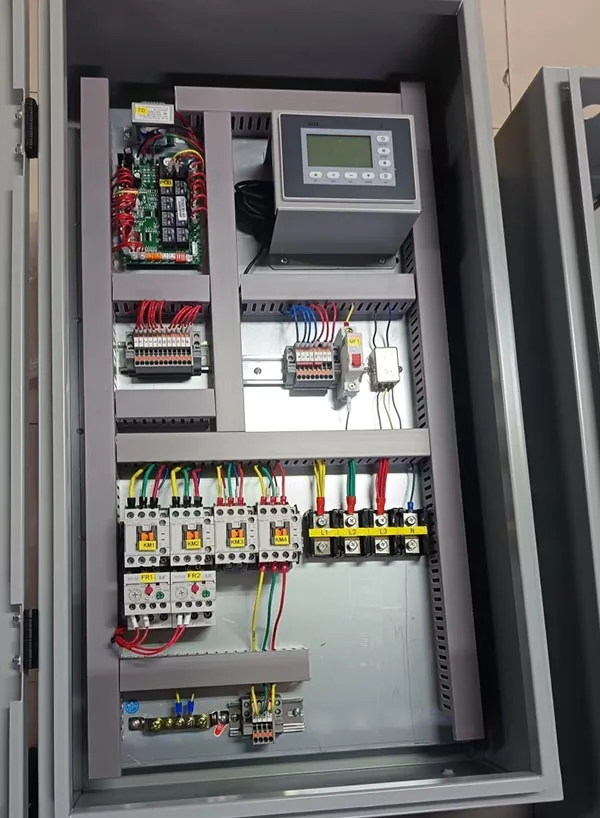

स्वतंत्र विद्युत नियंत्रण बॉक्स

पूरी तरह से संलग्न धातु नियंत्रण बॉक्स का उपयोग करते हुए, यह एक फैराडे केज प्रभाव बनाता है, जो प्रभावी रूप से बाहरी प्रभावों से बचाता है चुंबकीय क्षेत्र हस्तक्षेप.

ईएमआई फ़िल्टर

उच्च-आवृत्ति हस्तक्षेप को दबाने और सुनिश्चित करने के लिए सभी इनकमिंग और आउटगोइंग लाइनों को ईएमआई फिल्टर का उपयोग करके परिवर्तित किया जाता है स्थिर सिग्नल ट्रांसमिशन।

ग्राउंडिंग सिस्टम

एक स्वतंत्र परिरक्षित ग्राउंडिंग टर्मिनल प्रदान किया गया है, जो उपकरण के मुख्य ग्राउंडिंग सिस्टम से अलग है। द प्रभावी ग्राउंडिंग सुनिश्चित करने के लिए ग्राउंडिंग प्रतिरोध ≤0.1Ω है।

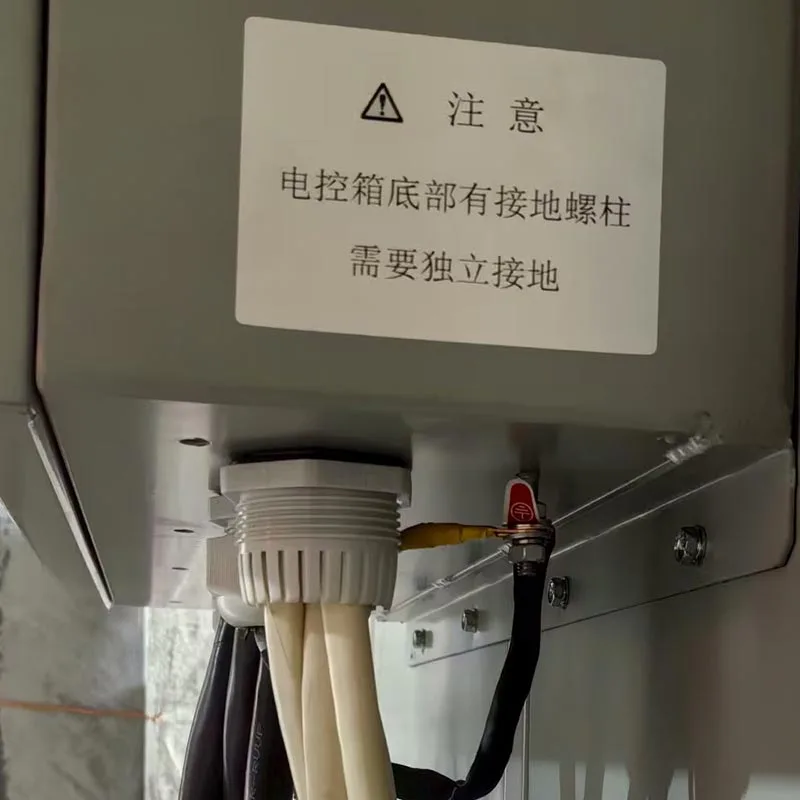

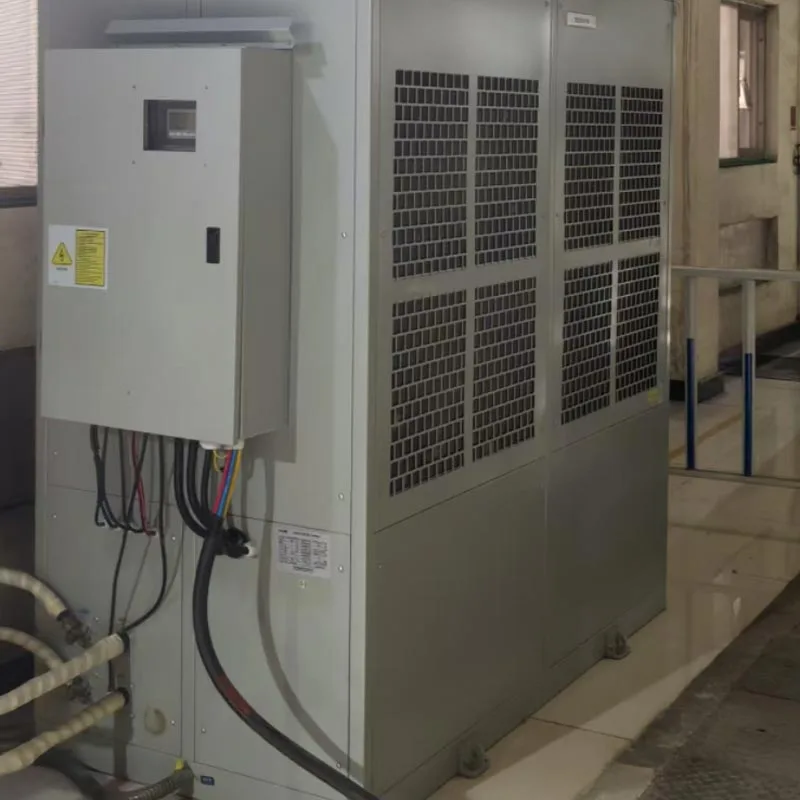

परियोजना मामले

एक नई सामग्री कंपनी की बाहरी चुंबकीय क्षेत्र की ताकत 800GS और इनडोर चुंबकीय क्षेत्र की ताकत 2200GS है, जो अपने एयर कंडीशनिंग उपकरण के चुंबकीय-विरोधी प्रदर्शन पर अत्यधिक मांग रखता है।

हिसर्प मैग्नेटिक-रेसिस्टेंट एयर कंडीशनर एक स्वतंत्र विद्युत नियंत्रण बॉक्स, परिरक्षित केबल और से सुसज्जित है एक प्रति-चुंबकीय मोटर, जो चुंबकीय क्षेत्र हस्तक्षेप की समस्या को प्रभावी ढंग से हल करती है।

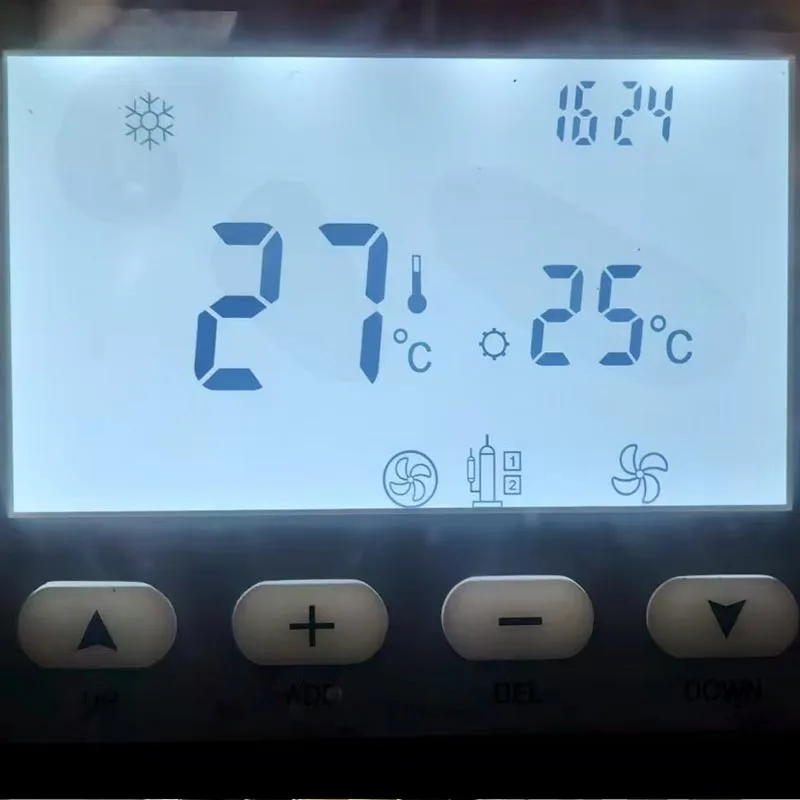

निम्नलिखित तस्वीरों के साथ प्रतिक्रिया:

: चुंबकीय प्रतिरोधी एयर कंडीशनर
