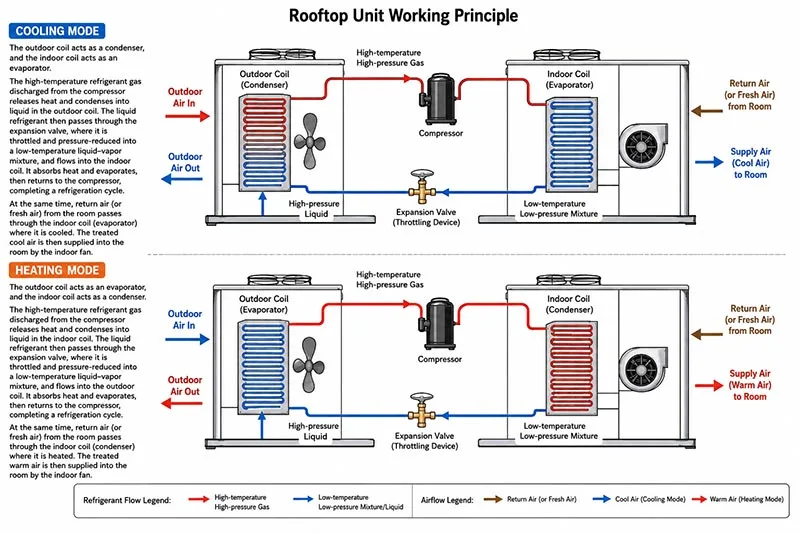

HISURP रूफटॉप यूनिट का कार्य सिद्धांत

*कूलिंग मोड*

आउटडोर फिनड हीट एक्सचेंजर कंडेनसर के रूप में कार्य करता है, और इनडोर फिनड हीट एक्सचेंजर बाष्पीकरणकर्ता के रूप में कार्य करता है। कंप्रेसर से निकलने वाली उच्च तापमान वाली रेफ्रिजरेंट गैस को आउटडोर फिनिश्ड हीट एक्सचेंजर में तरल में संघनित किया जाता है। विस्तार वाल्व द्वारा गला घोंटने और दबाव कम करने के बाद, यह कम तापमान वाला गैस-तरल मिश्रण बन जाता है और इनडोर फिनड हीट एक्सचेंजर में प्रवाहित होता है। गर्मी को अवशोषित करने और वाष्पित होने के बाद, यह एक प्रशीतन चक्र पूरा करते हुए, कंप्रेसर में वापस आ जाता है। उसी समय, कमरे से लौटने वाली हवा (या ताजी हवा) को इनडोर फिनड हीट एक्सचेंजर (जो बाष्पीकरणकर्ता के रूप में कार्य करता है) से गुजरने के बाद ठंडा किया जाता है। फिर ठंडी हवा को इनडोर पंखे द्वारा कमरे में वापस भेज दिया जाता है।

*हीटिंग मोड*

आउटडोर फिनड हीट एक्सचेंजर बाष्पीकरणकर्ता के रूप में कार्य करता है, और इनडोर फिनड हीट एक्सचेंजर कंडेनसर के रूप में कार्य करता है। कंप्रेसर से निकलने वाली उच्च तापमान वाली रेफ्रिजरेंट गैस को इनडोर फिनड हीट एक्सचेंजर में एक तरल में संघनित किया जाता है। विस्तार वाल्व द्वारा गला घोंटने और दबाव कम करने के बाद, यह एक कम तापमान वाला गैस मिश्रण बन जाता है, जो गर्मी को अवशोषित करने के लिए बाहरी पंख वाले हीट एक्सचेंजर में प्रवाहित होता है और कंप्रेसर में लौटने से पहले वाष्पित हो जाता है, जिससे एक प्रशीतन चक्र पूरा होता है। उसी समय, कमरे से लौटने वाली हवा (या ताजी हवा) को इनडोर फिनड हीट एक्सचेंजर (जो कंडेनसर के रूप में कार्य करता है) से गुजरने के बाद गर्म किया जाता है। फिर उपचारित गर्म हवा को इनडोर पंखे द्वारा कमरे में वापस भेज दिया जाता है।

रूफटॉप यूनिट के लाभ

HISURPरूफटॉप इकाइयां एक एकीकृत डिजाइन के साथ ऑल-एयर सिस्टम हैं, जो पानी पंप, कूलिंग टावर्स, फैन कॉइल इकाइयों और कंडेनसेट ड्रेन पाइप की आवश्यकता को समाप्त करती हैं, जिससे स्थापना और उपयोग बेहद सुविधाजनक हो जाता है।

सिस्टम के अंदर कोई चलती हुई मशीनरी या पानी के पाइप नहीं होने से, उपयोगकर्ता शोर और रिसाव की चिंताओं से मुक्त हैं, और रखरखाव आसान है।

यूनिट को छत पर या खुले बाहरी स्थान पर रखा जाता है, जिससे मशीन रूम की आवश्यकता समाप्त हो जाती है और प्रारंभिक निवेश पर बचत होती है।

यूनिट को किसी द्वितीयक रेफ्रिजरेंट की आवश्यकता नहीं होती है, जिसके परिणामस्वरूप उच्च सिस्टम दक्षता प्राप्त होती है।

इकाई बहुकार्यात्मक है, आसानी से वायु शोधन, निरार्द्रीकरण, आर्द्रीकरण, शीतलन, तापन और ताजी हवा की मात्रा समायोजन प्रदान करती है।

HISURP रूफटॉप यूनिट के घटक

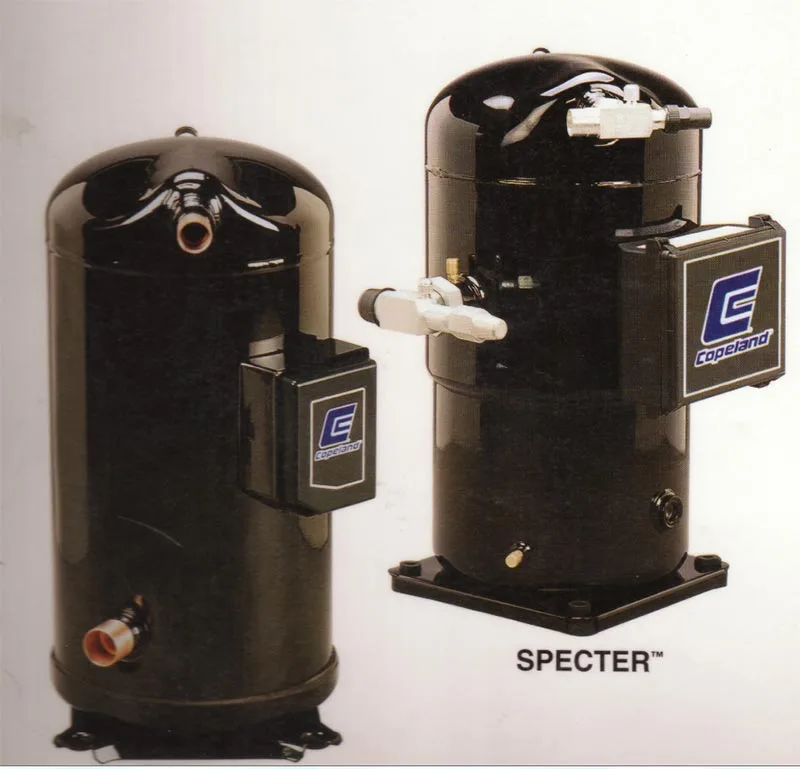

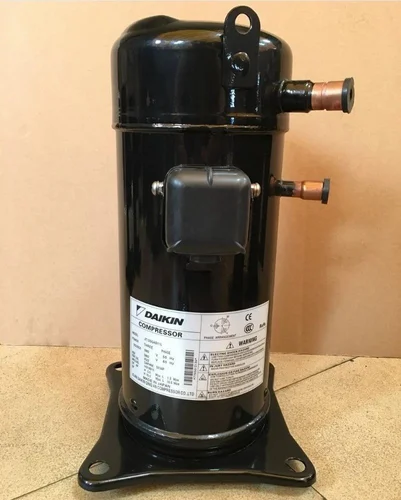

*डाइकिन या कोपलैंड स्क्रॉल कंप्रेसर*

अत्यधिक कुशल और ऊर्जा-बचत करने वाला स्क्रॉल कंप्रेसर एयरफ्लो पथ के बाहर स्थित है, जो रखरखाव कर्मियों को यूनिट को बंद किए बिना प्रशीतन चक्र पर आवश्यक मरम्मत करने की अनुमति देता है। शोर और कंपन को कम करने के लिए कंप्रेसर को रबर वाइब्रेशन-डैम्पिंग बेस पर लगाया गया है।

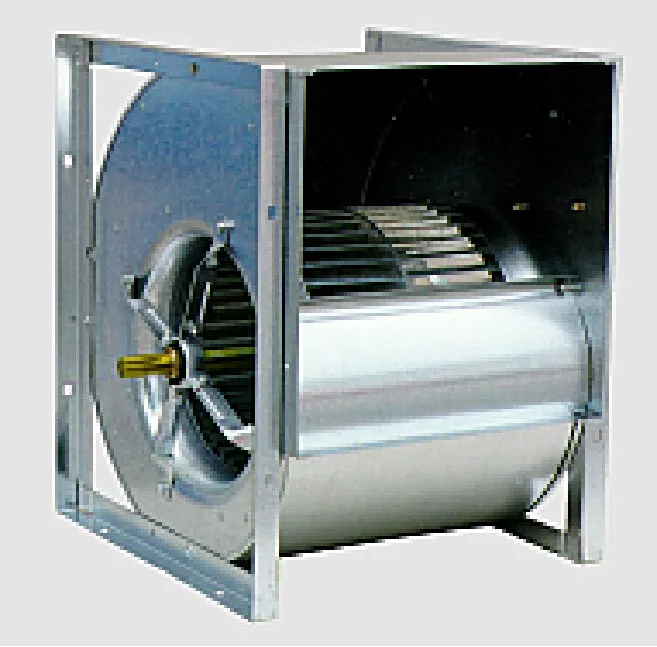

*इनडोर पंखा और मोटर*

पंखा एक फॉरवर्ड-कर्व्ड मल्टी-ब्लेड सेंट्रीफ्यूगल डबल-सक्शन इम्पेलर को अपनाता है। उच्च वायु वितरण प्रभाव सुनिश्चित करने के लिए प्ररित करनेवाला को गतिशील रूप से संतुलित किया गया है और दीर्घकालिक संचालन के दौरान कोई शोर या कंपन नहीं है। बेल्ट पुली ड्राइव वास्तविक परियोजना से मेल खाने के लिए इकाई वायु मात्रा और बाहरी स्थैतिक दबाव जैसे मापदंडों को लचीले ढंग से बदल सकती है। पंखा एक मोटर समायोजन प्लेट के साथ आता है, जो बेल्ट तनाव को आसानी से समायोजित कर सकता है।

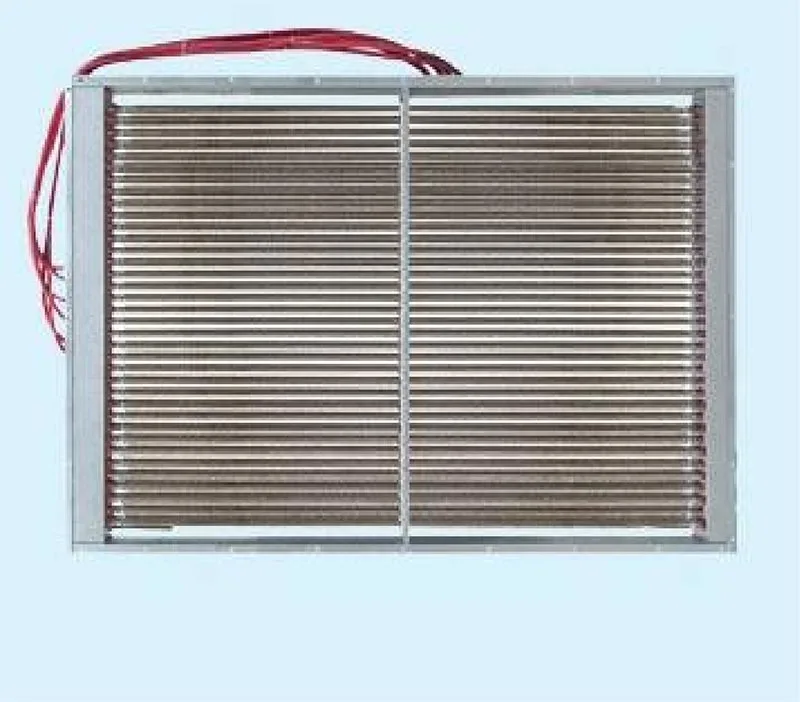

*हीटर*

एयर इलेक्ट्रिक हीटर में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है: वे किसी भी गैस को गर्म कर सकते हैं, और उत्पादित गर्म हवा शुष्क, गैर-प्रवाहकीय, गैर-ज्वलनशील, गैर-विस्फोटक, गैर-रासायनिक रूप से संक्षारक, प्रदूषण मुक्त, सुरक्षित और विश्वसनीय होती है, और गर्म स्थान जल्दी से गर्म हो जाता है।

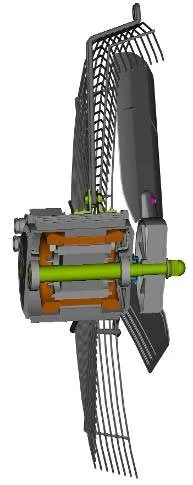

*अक्षीय पंखा*

इसमें उत्कृष्ट नियंत्रणीयता है, यह बेहद टिकाऊ है और इसकी संरचना सटीक है। यह अत्यधिक कुशल, कम शोर वाला, विश्वसनीय है, कम बिजली की खपत करता है और इसका उपयोग उच्च तापमान वाले वातावरण में किया जा सकता है।

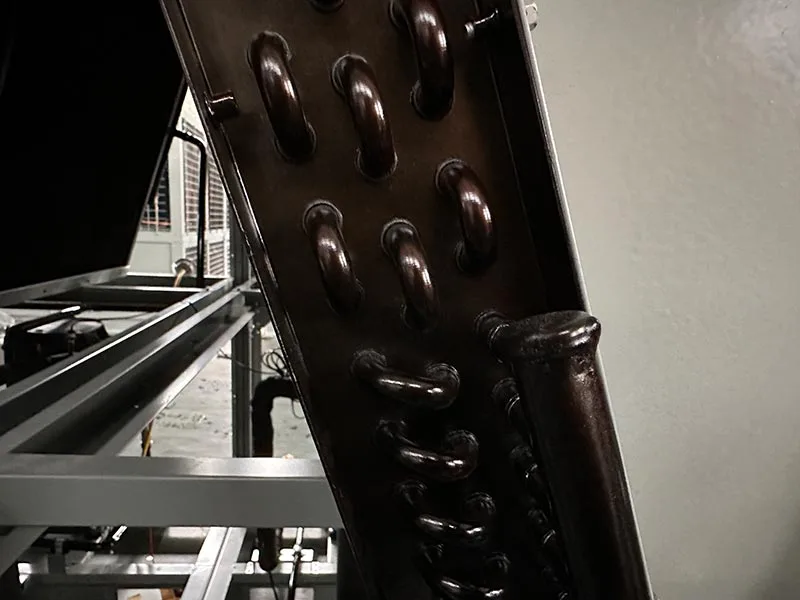

*कुण्डल*

बाष्पीकरणकर्ता कुंडल वायु प्रवाह विनियमन के लिए उच्च शुद्धता वाले निर्बाध आंतरिक रूप से पिरोए गए तांबे के टयूबिंग और एल्यूमीनियम पंखों का उपयोग करता है। यांत्रिक विस्तार तांबे टयूबिंग और एल्यूमीनियम पंखों के बीच एक मजबूत बंधन सुनिश्चित करता है, जिससे गर्मी हस्तांतरण दक्षता अधिकतम हो जाती है।

एल्यूमीनियम पंखों को हाइड्रोफिलिक उपचार से गुजरना पड़ता है, जो प्रशीतन के दौरान घनीभूत फिल्म की मोटाई को प्रभावी ढंग से कम करता है, पानी की फिल्म के थर्मल प्रतिरोध को कम करता है, और कॉइल की गर्मी हस्तांतरण दक्षता में सुधार करता है।

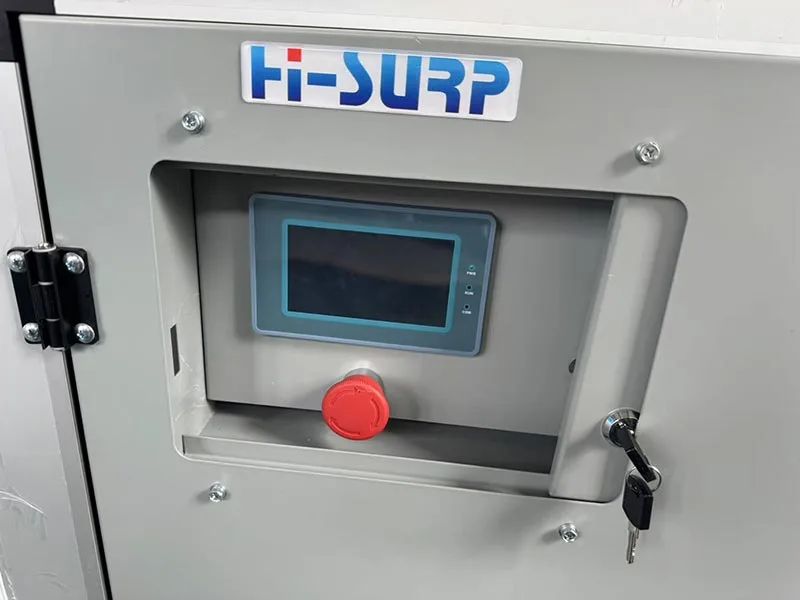

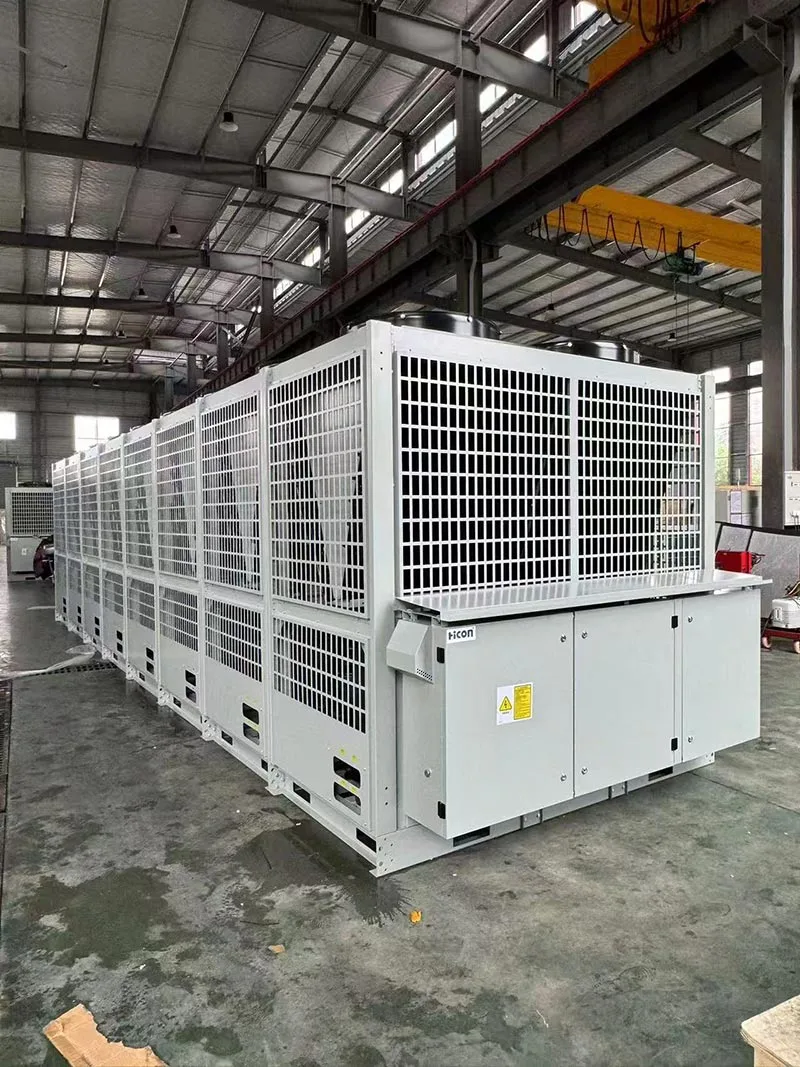

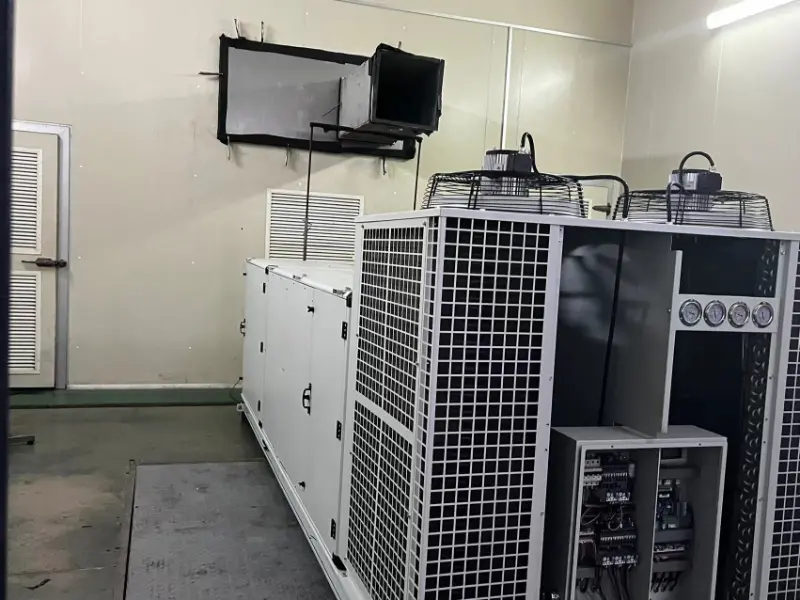

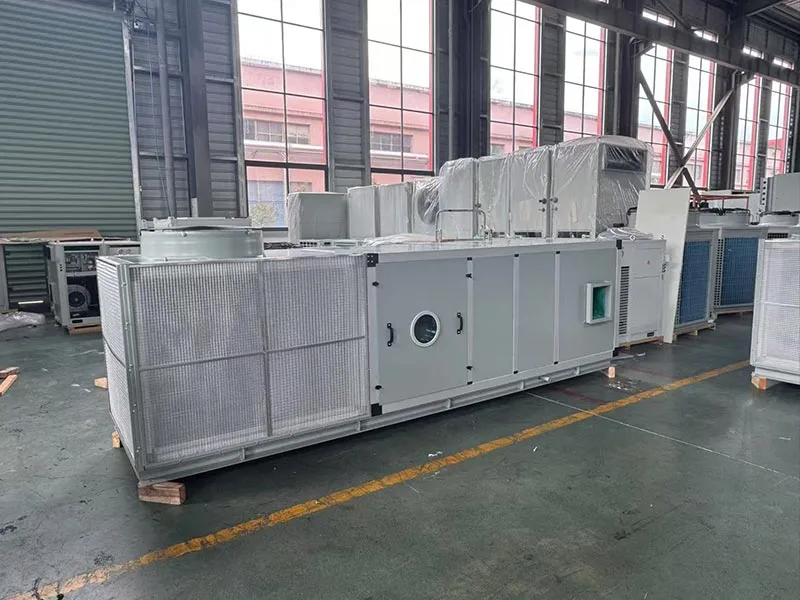

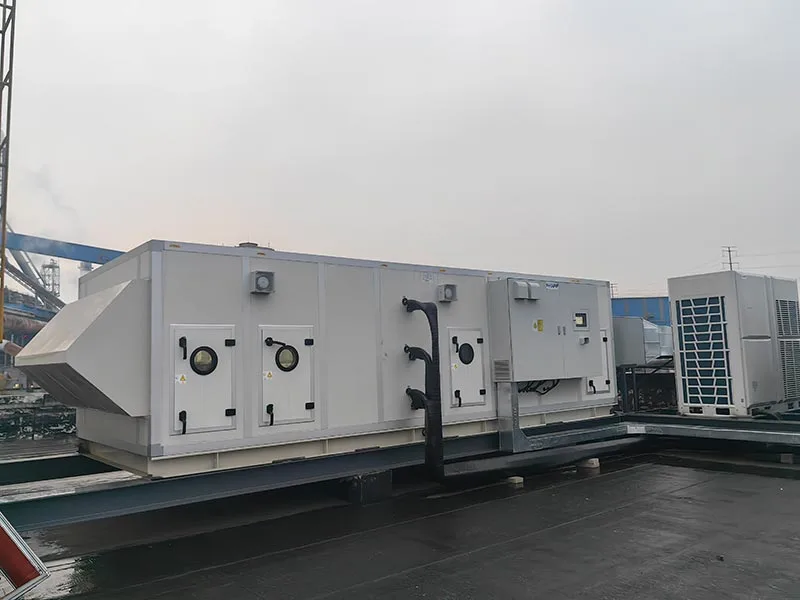

HISURP रूफटॉप यूनिट का अनुकूलन

*इलेक्ट्रोफोरेटिक संक्षारण संरक्षण

*इन्वर्टर प्रकार

*वर्षा कवर के साथ

*समुद्री उपयोग
