फ़ैक्टरी डायरेक्ट स्प्लिट क्रेन एयर कंडीशनर

स्प्लिट क्रेन एयर कंडीशनर के प्रकार?

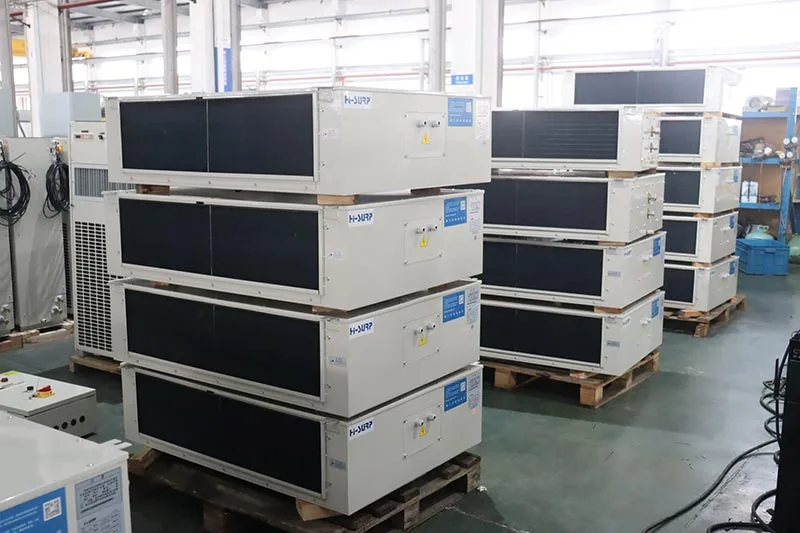

HISURP स्प्लिट क्रेन एयर कंडीशनर तीन प्रकार के होते हैं:

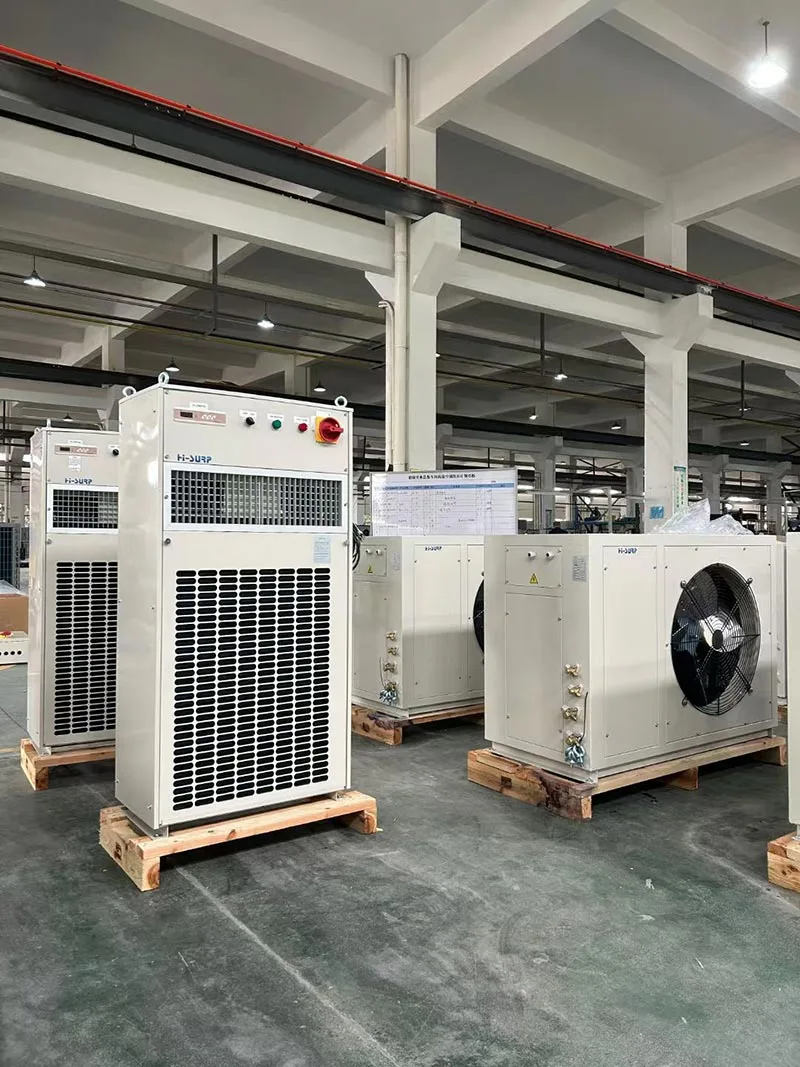

स्प्लिट फ़्लोर-स्टैंडिंग क्रेन एयर कंडीशनर के लिए,HISURPइसमें बी सीरीज़ है, जो उन केबिनों के लिए उपयुक्त है जहां पर्याप्त फर्श की जगह है।

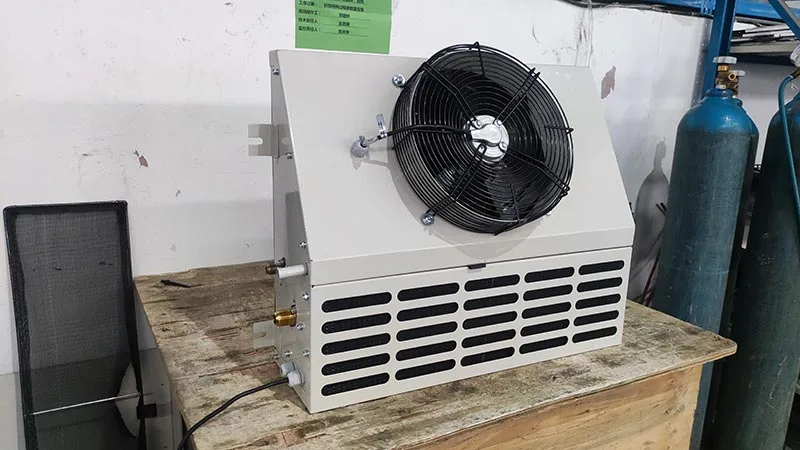

स्प्लिट वॉल-माउंटेड क्रेन एयर कंडीशनर के लिए, HISURP में BD/BG श्रृंखला है, जो दिखने में समान, तिरछी सतह और कॉम्पैक्ट आकार के साथ है। बीजी/बीडी स्थापना के लिए विशेष ध्यान देने की आवश्यकता है (ड्रिप पैन की विभिन्न स्थितियों के कारण; रेफ्रिजरेंट वाष्पीकरण संक्षेपण का कारण बन सकता है)।

स्प्लिट सीलिंग क्रेन एयर कंडीशनर के लिए, HISURP में BX श्रृंखला होती है, जिसे आम तौर पर छत के केंद्र में रखा जाता है, जिसमें नीचे एयर आउटलेट होता है और सामने और पीछे की तरफ रिटर्न एयर होता है।

HISURP स्प्लिट क्रेन एयर कंडीशनर का अवलोकन

शीतलन क्षमता: 4~24kW

ताप क्षमता: 3~10kW

रेफ्रिजरेंट: R134a, R142b, R227ea, R515B, R236fa

विद्युत आपूर्ति: AC380/400/440-3PH-50Hz/60Hz

शीतलन की कार्यशील स्थिति: परिवेश डीबी तापमान: 45°C; इनडोर DB/WB 30/24°C हैं

तांबे के पाइप: आवश्यक

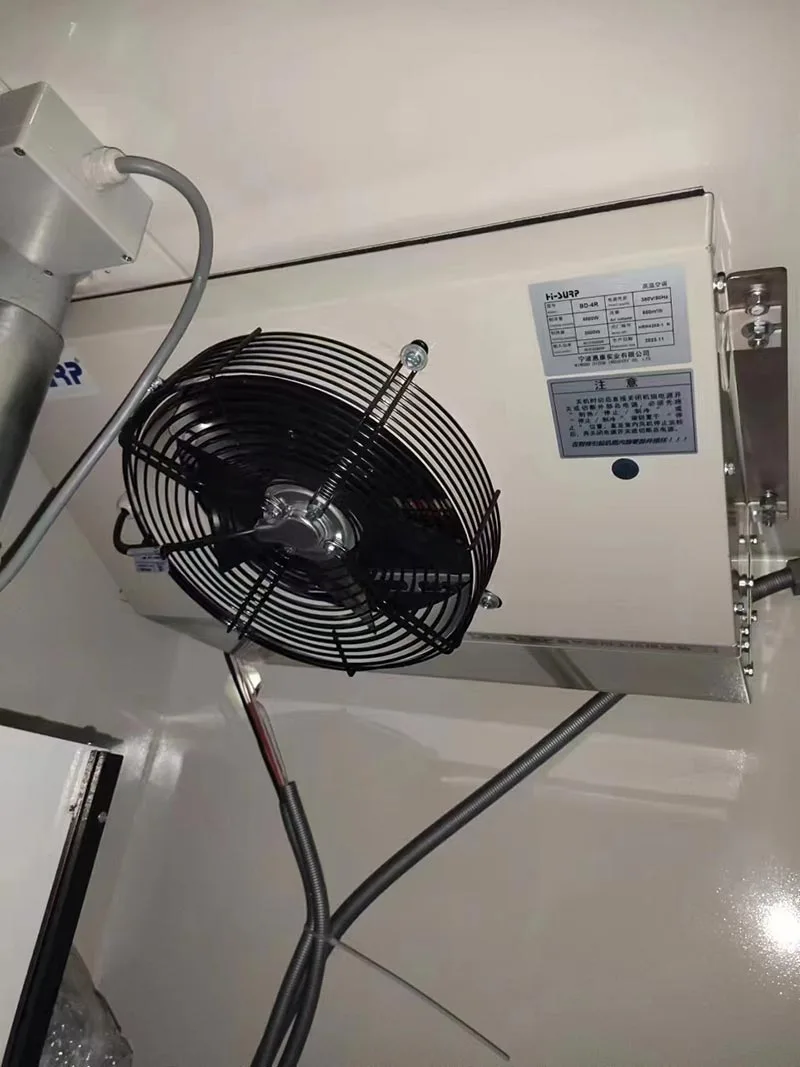

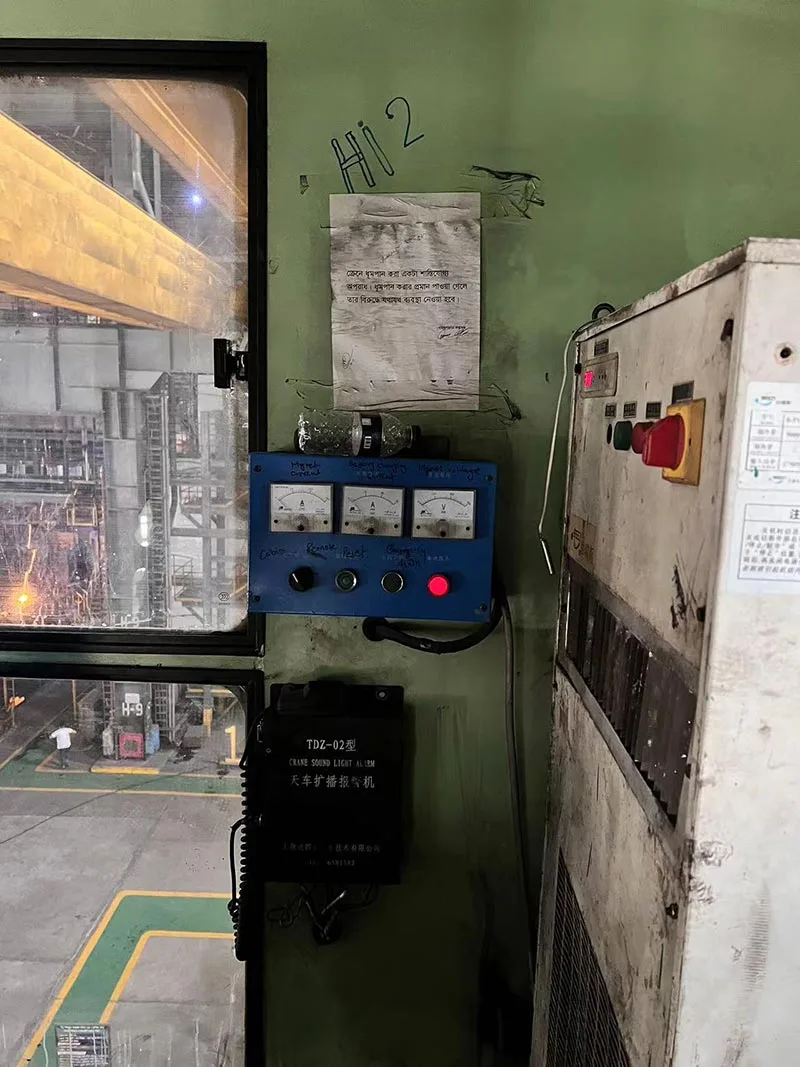

HISURP स्प्लिट क्रेन एयर कंडीशनर कैसे स्थापित करें?

उ. पुष्टि करें कि क्या स्थापना की स्थिति तांबे की ट्यूबों और विद्युत तारों के कनेक्शन की सुविधा प्रदान करती है;

बी. नींव की समतलता, क्षैतिजता और पर्याप्त मजबूती सुनिश्चित करें और बाहरी इकाई को 4-एम12 बोल्ट, नट और स्प्रिंग वॉशर के साथ बढ़ते पैरों से जोड़ें;

C. इंडोर यूनिट आसानी से गिर जाती है क्योंकि यह ऊंची और पतली होती है, इसलिए इसे यूनिट के लिए एकीकृत माउंटिंग स्थान के माध्यम से ड्राइवर के कैब के बैक पैनल से सुरक्षित रूप से जोड़ा जाना चाहिए;

डी. यूनिट को पानी की बूंद के संपर्क में आने वाली जगह पर नहीं लगाया जाना चाहिए, अन्यथा इससे बिजली का झटका या रिसाव हो सकता है;

ई. रेफ्रिजरेंट ट्यूबों की स्थापना से पहले जांच लें कि इंटरफेस बंद हैं और ट्यूब डालने के दौरान पीछे के इंटरफेस को बंद रखें और ट्यूबों के अंदर कोई धूल या पानी न हो;

एफ. इंडोर और आउटडोर इकाइयां तरल लाइन के लिए संबंधित आयाम Φ1/2" और गैस लाइन के लिए Φ3/4" पर रेफ्रिजरेंट तांबे ट्यूबों के सॉकेट के साथ शटऑफ वाल्व से जुड़ी हुई हैं। मानक लंबाई 5 मीटर है। यदि इसे लंबा किया जाना चाहिए, तो ऑर्डर देते समय उपयोगकर्ता को विशेष सूचना देनी होगी;

जी. तांबे की ट्यूबों को कुचले जाने की स्थिति में मोड़ों से बेहद सावधानी से जोड़ा जाना चाहिए। इस ऑपरेशन के लिए एक पाइप-झुकने वाले उपकरण की सिफारिश की जाती है। मोड़ त्रिज्या (R) ≥70mm है। ट्यूबों में दरार पड़ने या टूटने की स्थिति में बार-बार झुकना नहीं चाहिए;

एच. ट्यूबों के दोनों सिरों के इनडोर और आउटडोर स्क्रू कनेक्शन सुरक्षित और कड़े (स्क्रू) होने चाहिए। वेल्डिंग में फ्लैट वेल्डिंग सीम और रिसाव से मुक्त होने की गारंटी होनी चाहिए;

I. 25 किग्रा/सेमी² नाइट्रोजन को कम दबाव वाले सर्विस वाल्व में इंजेक्ट किया जाता है और रिसाव का पता लगाने के लिए तांबे की ट्यूबों के कनेक्शन या वेल्डिंग सीम पर साबुन का पानी समान रूप से लगाया जाता है। यदि कम दबाव वाले सर्विस वाल्व से कोई नाइट्रोजन नहीं निकलती है, तो वैक्यूम पंपिंग शुरू कर दी जाएगी। यदि कोई रिसाव पाया जाता है, तो नाइट्रोजन जारी करने के बाद इसे समाप्त किया जाना चाहिए और फिर रिसाव का पता लगाना फिर से किया जाना चाहिए;

जे. यदि इकाई के अंदर कोई जल सील मोड़ नहीं रखा गया है, तो संघनित पानी को सुचारू रूप से निकालने के लिए मोड़ की जल सील को इनडोर इकाई के आउटलेट पर रखा जाना चाहिए। जल निकासी ट्यूबों को इकाई के जल पैन से निचले स्थान पर स्थापित किया जाना चाहिए;

K. सभी तारों और केबलों को यूनिट के साथ आपूर्ति की गई वायरिंग के योजनाबद्ध आरेख के अनुसार सही ढंग से और सुरक्षित रूप से जोड़ा जाना चाहिए, और लाइन प्लेट आदि को दबाकर केबलों को खरोंचना या कुचलना निश्चित रूप से निषिद्ध है।

L. बिजली आपूर्ति लाइनों को बिजली आपूर्ति और नियंत्रण लाइन के इनलेट के माध्यम से डाला जाता है जैसा कि रूपरेखा चित्र में दिखाया गया है, और फिर टर्मिनलों "L1、L2、L3" और PE से जोड़ा जाता है। अन्य लाइनें बिजली आपूर्ति लाइन के समान दिशा में बिछाई जानी चाहिए, जैसा कि सर्किट आरेख में बताया गया है। रूटिंग छेद से गुजरते समय सभी केबलों को धातु की नली से सजाया जाना चाहिए और रिबन से कसकर बांधा जाना चाहिए।

एम. उचित व्यास के तांबे के कंडक्टरों को एयर-कंडीशनर के लिए इलेक्ट्रिक वायरिंग की निम्नलिखित तालिका के अनुसार चुना जाता है और यूनिट के साथ आपूर्ति किए गए सर्किट आरेख के अनुरूप जोड़ा जाता है।

एयर कंडीशनर की इलेक्ट्रिक वायरिंग

एन. कनेक्टिंग ट्यूबों, तारों और ड्रेनेज ट्यूबों को स्थापित करने के बाद, 200 मिमी-300 मिमी की निकासी पर तांबे की ट्यूबों, तारों और ड्रेनेज ट्यूबों को बांधने के लिए रिबन का उपयोग किया जाता है। कनेक्टिंग ट्यूबों में अच्छा ताप इन्सुलेशन सुनिश्चित किया जाना चाहिए, क्योंकि खुली तांबे की ट्यूबों का उच्च तापमान कनेक्टिंग तारों और ड्रेनेज ट्यूबों को नुकसान पहुंचा सकता है।

O. इनडोर यूनिट का इलेक्ट्रिक कवर और एयर-इनटेक जाली अच्छी तरह से लगाई जानी चाहिए। आउटडोर यूनिट का पैनल पीछे की ओर रखा गया है। इकाई को विद्युतीकृत किया जाता है और शीतलन संचालन (20-30 मिनट के लिए) के परीक्षण में लगाया जाता है। यदि कोई कंपन, रिसाव या असामान्य विफलता आदि होती है, तो इसे तुरंत हल किया जाना चाहिए। इसके अलावा, एयर-कंडीशनर का उपयोग कैसे किया जाए, यह भी उपयोगकर्ता को सिखाया जाना चाहिए।

पी. यदि इकाई चरण-विफलता और एंटी-चरण रक्षकों से सुसज्जित है, तो यह जांचना आवश्यक है कि बिजली की आपूर्ति प्रासंगिक स्थानीय नियमों (उदाहरण के लिए राष्ट्रीय विद्युत संहिता) के अनुसार सही ढंग से जुड़ी हुई है या नहीं। वोल्टेज रेटेड वोल्टेज के ±15% से अधिक नहीं होना चाहिए;

प्र. यदि जहां इकाई लगाई गई है वह उच्च तापमान के स्रोतों से गंभीर विकिरण के संपर्क में है, तो उपयोगकर्ता को स्रोतों और इकाई के बीच बैफल्स लगाने की आवश्यकता होती है।

HISURP स्प्लिट क्रेन एयर कंडीशनर का अनुकूलन

*संक्षारणरोधी

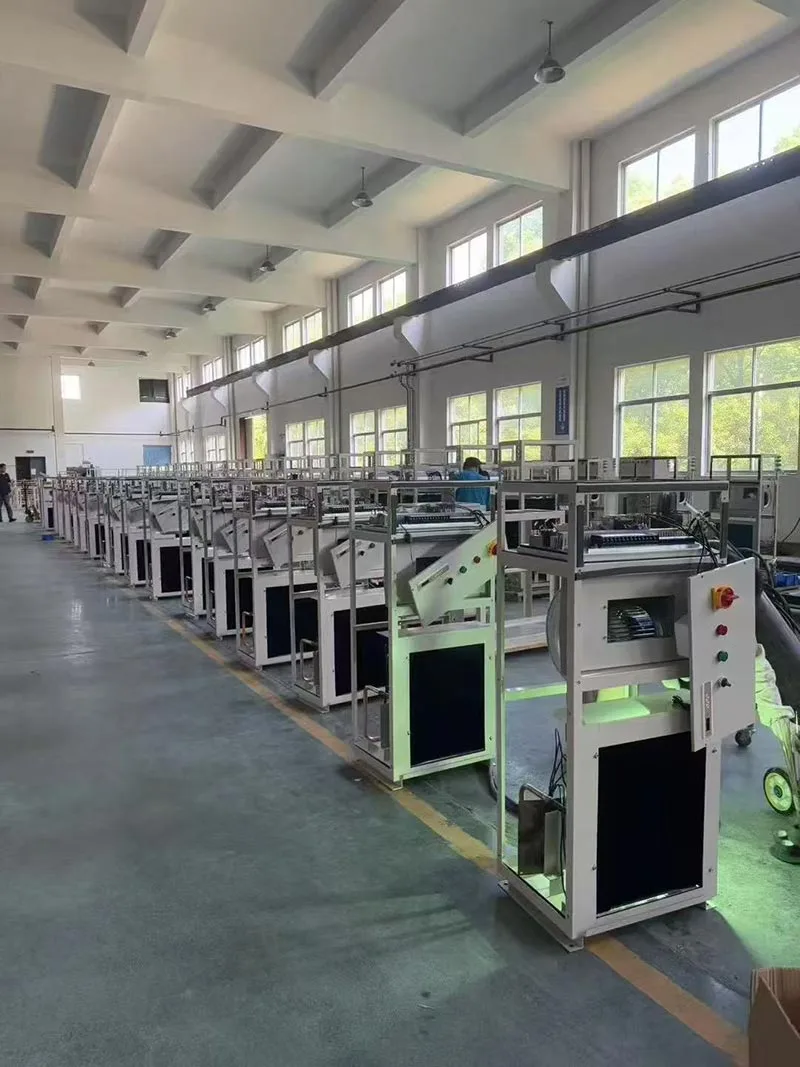

हीट एक्सचेंजर संक्षारण संरक्षण विकल्पों में शामिल हैं: पेंटिंग; वैद्युतकणसंचलन;  नैनो-वैद्युतकणसंचलन; तांबे की ट्यूब एल्यूमीनियम पंख। नीचे दी गई छवि वैद्युतकणसंचलन का एक योजनाबद्ध आरेख दिखाती है।

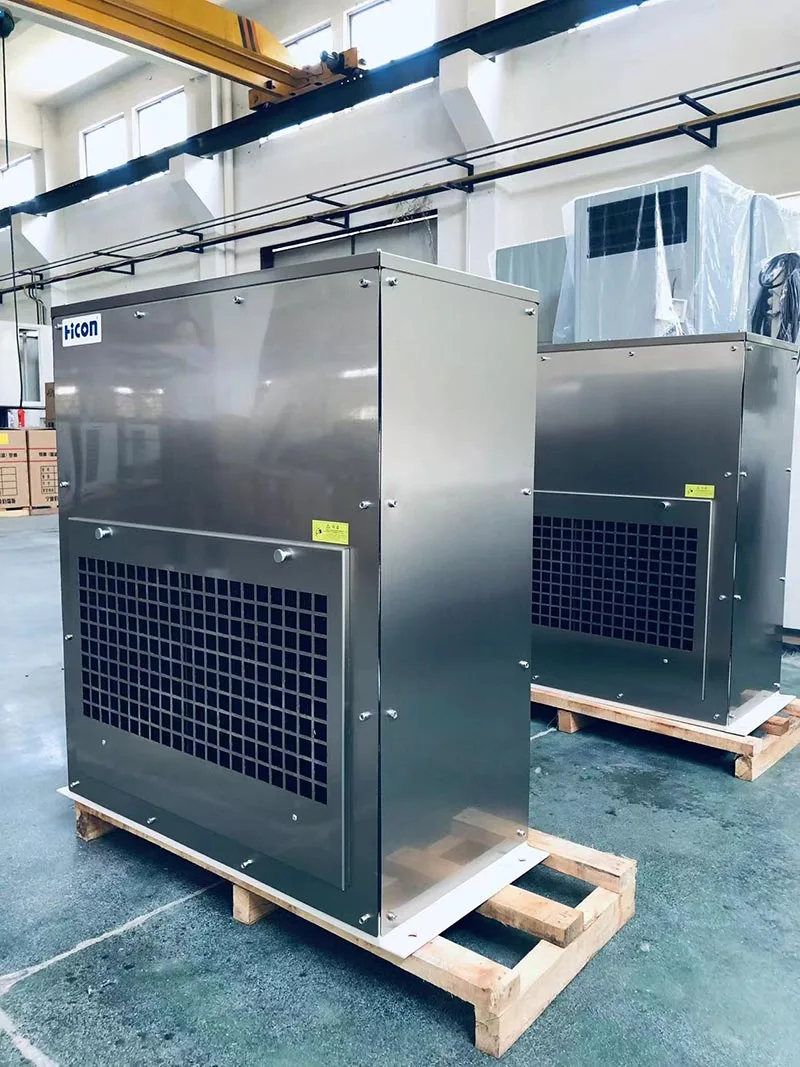

शीट धातु संक्षारण संरक्षण विकल्पों में शामिल हैं: पेंटिंग (मानक सी3); गैल्वनाइज्ड शीट वैद्युतकणसंचलन + पेंटिंग; और स्टेनलेस स्टील. नीचे दी गई छवि स्टेनलेस स्टील का एक योजनाबद्ध आरेख दिखाती है।

*विस्फोट विरोधी

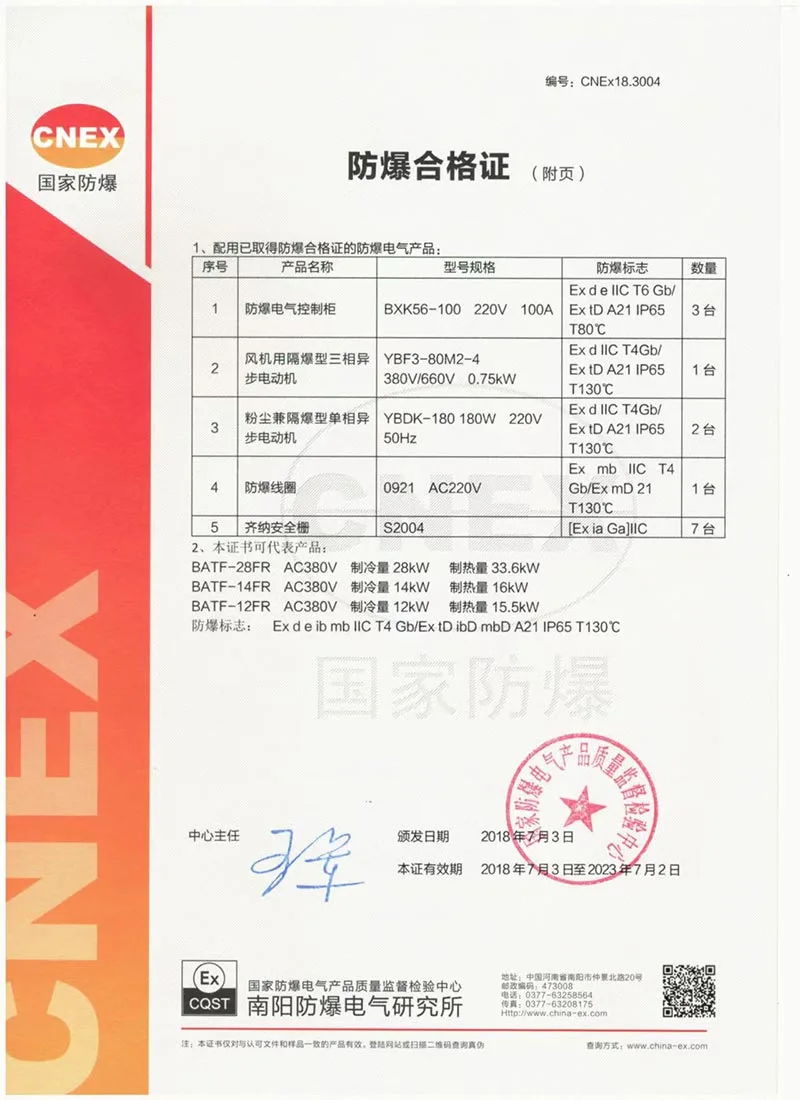

HISURP स्प्लिट क्रेन एयर कंडीशनर के पास CNEX प्रमाणपत्र है।

BT4 मुख्य रूप से ज़ोन 2 खतरनाक गैस क्षेत्रों के लिए उपयुक्त है, जिसकी अधिकतम सतह का तापमान 135°C (अधिक सामान्यतः उपयोग किया जाता है) से अधिक नहीं होता है।

CT4 ज़ोन 1 और ज़ोन 2 दोनों खतरनाक गैस क्षेत्रों के लिए उपयुक्त है, जिसकी अधिकतम सतह का तापमान 135°C से अधिक नहीं है।

और HISURP उनमें से कोई भी कर सकता है।
